KA10A/P,KA20A/P ,KA50A/P
image/53af0e35-1cec-477f-9be9-b5f4fe7a69f7
KA10A/P,KA20A/P ,KA50A/P
產品編號：
KA--A/P
KA -A/P型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率范圍 0～100KHz；輸出電流正比于被測電流。
image/53af0e35-1cec-477f-9be9-b5f4fe7a69f7
產品描述 +

簡介：KA -A/P型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率范圍 0～100KHz；輸出電流正比于被測電流。

被測電流Ii (有效值)

10A

20A

50A

輸出電流Io

50mA有效值  （當原邊電流為Ii時）

線性度

＜0.2％

失調電流

≤±0.4mA（當Ii=0，電源電壓為±15V時）

溫度漂移

＜10－4×Io /℃（0～70℃）

反應時間

＜1μs

di/dt

＞50A/μs

絕緣電壓

＞2KV   （有效值；50Hz；1分鐘；在原邊與副邊之間）

內    阻

60Ω

電源電壓

±15V（±5％）

耗    電

20mA（無載電流）＋I(xiàn)o

工作溫度

0～＋70℃

貯存溫度

－25℃～＋85℃

結構：采用絕緣塑料外殼
安裝： 3根Ф0.6mm硬銅線安裝在線路板上。
重量：50克
入、出信號提示：為了在M端獲得正向測量電流，被測電流必須按KH模塊指示箭頭方向流動。

注意：1.當測量小于50安的被測電流時，在原邊匝數為多匝情況下可得到最佳精度，額定電流乘匝數等于Ii的安匝數。
      2.電流母線充滿原邊孔徑能得到最佳動態特性。

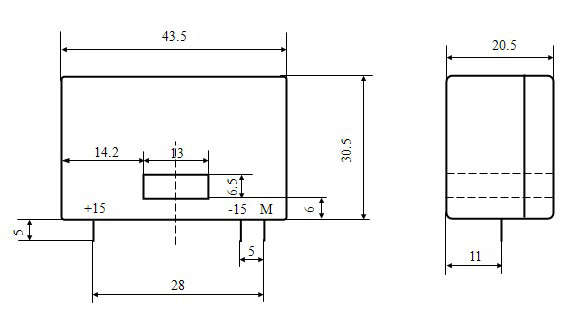

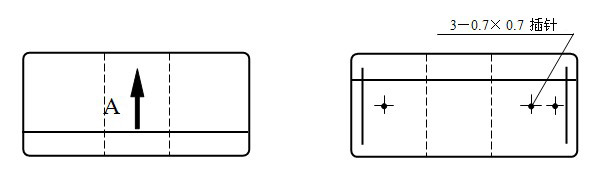

KA 50 A/P系列外形尺寸圖:

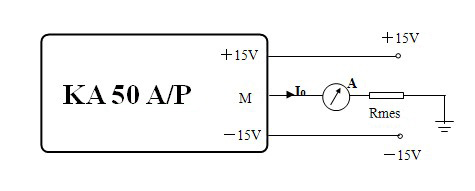

接線示意圖：
