KT1A/PX,KT2A/PX,KT3A/PX
image/0d650e2f-ed98-47fe-b72f-d476949e0ce9
KT1A/PX,KT2A/PX,KT3A/PX
產品編號：
KT-A/PX
KT-A/PX型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；原邊電路與副邊電路絕緣。將測量電流接入到原邊， 則副邊輸出電流與被測電流成正比?？梢詼y量直流、交流、脈動電流。
image/0d650e2f-ed98-47fe-b72f-d476949e0ce9
產品描述 +

簡介：KT-A/PX型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；原邊電路與副邊電路絕緣。將測量電流接入到原邊， 則副邊輸出電流與被測電流成正比?？梢詼y量直流、交流、脈動電流。

被測電流Ii

1A

2A

3A

輸出電流Io

25mA  有效值（當原邊電流為Ii時）

線性度

＜0. 5％

失調電流

≤±0.4mA（當Ii=0，電源電壓為±15V時）

溫度漂移

＜10－4×Io /℃

反應時間

20～100μs

絕緣電壓

2KV   （有效值；50Hz；1分鐘；在原邊與副邊之間）

副邊電阻

60Ω

原邊內阻

＜0.1Ω

電源電壓

±15V（±5％）

耗    電

15mA（無載電流）＋I(xiàn)o

工作溫度

0～＋70℃

貯存溫度

－25℃～＋85℃

結構：模鑄在絕緣的塑料殼內
尺寸：見下圖
重量：65克
連接：5個Ф0.8mm接線柱
入、出信號提示：當正向電流連接在原邊＋端時，副邊M得到正向測量電流。

注意：使用時先接好模塊電源及M端，再接通被測電流。

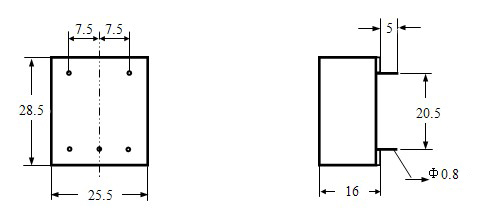

KT1A/PX  KT2A/PX  KT3A/PX 外形尺寸圖  (單位:mm)

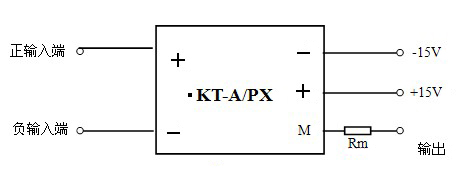

接線示意圖：
