交流：KT0.02A/PJ,KT0.5A/PJ,KT1A/PJ
產品編號：
產品描述
+
簡介：穿孔型小電流傳感器采用，輸入回路與輸出回路高度絕緣；非接觸測量。此種型號只測量交流電流信號；輸出電壓正比于被測電流。
|
被測電流Ii |
20mA |
0.5A |
1A |
|
輸出電壓Vo |
0～5V |
||
|
精 度 |
0.5％～1％（不同檔） |
||
|
反應時間 |
≤2μs |
||
|
失調電壓 |
≤15mV |
||
|
絕緣電壓 |
6KV、3KV（有效值；50Hz；1分鐘） |
||
|
工作電壓 |
±15V |
||
|
工作溫度 |
0～＋70℃ |
||
|
貯存溫度 |
－25℃～＋85℃ |
||
|
空載電流 |
18mA |
||
結構：結構采用絕緣塑料外殼
尺寸：兩種外形尺寸
接線圖：見下圖
入、出信號提示：為了得到小相移信號輸出，被測電流應按箭頭指示方向流動
注意： 兩種安裝形式，即KT-A/PJ穿孔徑Ф10mm線路板焊接安裝形式，和 KT－VDJ穿孔徑Ф20mm螺釘緊固底板安裝形式。

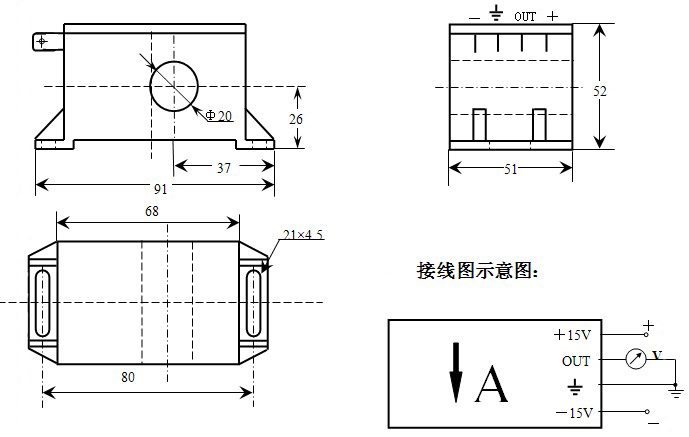

KT－VDJ外形尺寸圖

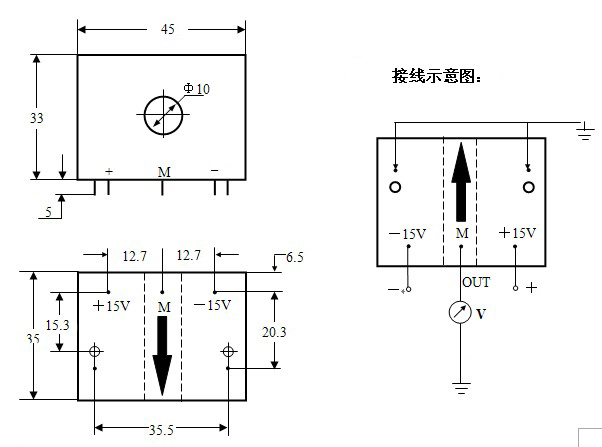

穿孔型小電流傳感器（KT－A/PJ）外形尺寸圖
