KV100A B





KV100A B

產品編號：

KV 100 A;B型電壓傳感器，利用磁補償原理制做而成；原邊電路與副邊電路絕緣。在測量電壓時，被測電壓通過電阻與傳感器連接。輸出電流與被測電壓成比例?？梢詼y(cè)量直流、交流、脈動電壓信號波形。

產品描述 +

簡介：KV 100 A;B型電壓傳感器，利用磁補償原理制做而成；原邊電路與副邊電路絕緣。在測量電壓時，被測電壓通過電阻與傳感器連接。輸出電流與被測電壓成比例?？梢詼y(cè)量直流、交流、脈動電壓信號波形。

原邊電流Ii	10mA 有效值（被測電壓通過連接電阻R得到，V/R=10mA）
輸出電流Io	50mA有效值（當原邊電流為10mA時）
線性度	＜0. 2％
失調電流	≤±0.4mA（當Ii＝0，電源電壓為±15V時）
溫度漂移	＜10－4×Io/℃
反應時間	20～100μs
絕緣電壓	6000V; 10KV （有效值；50Hz；1分鐘；在原邊與副邊之間）
副邊電阻	60Ω
原邊內阻	1.5KΩ 電感量6H
電源電壓	±15V（±5％）
耗電	15mA（無載電流）＋I(xiàn)o
工作溫度	0～＋70℃
貯存溫度	－25℃～＋85℃

結構：模鑄在絕緣的塑料殼內
安裝：外殼基座有2個Ф7mm孔，螺釘緊固
重量：420克
連接：5個M5的螺釘接線柱
入、出信號提示：當正向電壓加在原邊電路＋端時，M端得到正向測量電流。

注意：KV100A適用于測量0V～2500V
　　　KV100AB適用于測量0V～6000V

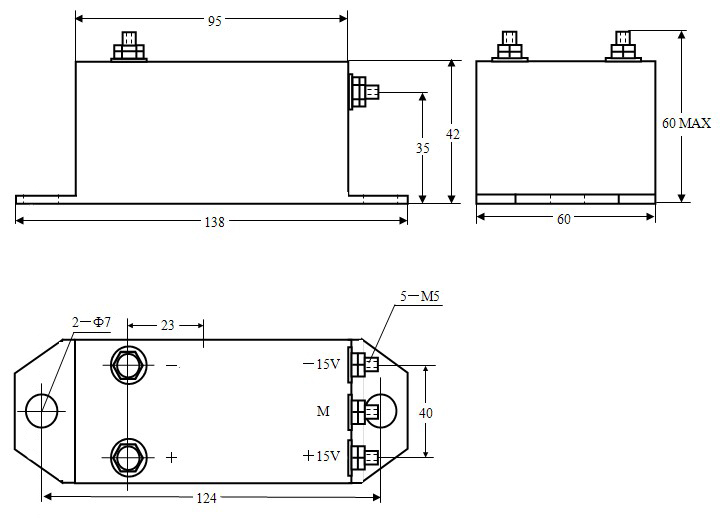

KV100A KV100AB系列外

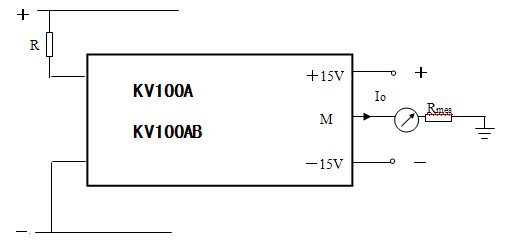

接線示意圖：
