KV50A/P
image/7ea5812d-ad89-4452-a011-dec919f5c5d2
KV50A/P
產品編號：
KV50A/P
KV 50 A/P型磁平衡式電壓傳感器，利用霍爾效應；采用磁補償原理；原邊電路與副邊電路絕緣。在測量電壓時，被測電壓通過電阻R與傳感器連接。 輸出電流與被測電壓成正比。也可以測量直流、交流、脈動電壓。
image/7ea5812d-ad89-4452-a011-dec919f5c5d2
產品描述 +

簡介：KV 50 A/P型磁平衡式電壓傳感器，利用霍爾效應；采用磁補償原理；原邊電路與副邊電路絕緣。在測量電壓時，被測電壓通過電阻R與傳感器連接。 輸出電流與被測電壓成正比。也可以測量直流、交流、脈動電壓。

原邊電流Ii

10mA 有效值（被測電壓通過連接電阻R得到，V/R=10mA）

輸出電流Io

50mA  有效值（當原邊電流為10mA時）

線性度

＜0. 2％

失調電流

≤±0.4mA（當Ii=0，電源電壓為±15V時）

溫度漂移

＜10－4×Io /℃

反應時間

20～100μs

絕緣電壓

3KV   （有效值；50Hz；1分鐘；在原邊與副邊之間）

副邊電阻

60Ω

原邊內阻

450Ω

電源電壓

±15V（±5％）

耗    電

15mA（無載電流）＋I(xiàn)o

工作溫度

0～＋70℃

貯存溫度

－25℃～＋85℃

結構：模鑄在絕緣的塑料殼內
安裝：外殼基座有2個Ф7mm孔，孔軸距124mm
重量：65克
連接：5個Ф1.0mm接線柱
入、出信號提示：當正向電壓通過電阻R連接在原邊＋端時，副邊M得到正向測量電流。

注意：使用時先接好模塊電源及M端，再接通被測電壓。外接電阻要大于原邊內阻。適用于測量0V～1000V。

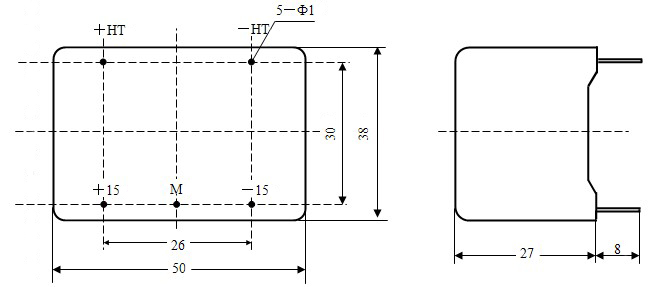

KV50A/P系列外形尺寸圖

接線示意圖：
