KV75mvA-P
image/d338de8d-e8ba-4d3b-b59e-06467af0b53c
KV75mvA-P
產品編號:
KV75mvA-P
KV75mvA/P型磁平衡式電壓傳感器,利用霍爾效應;采用磁補償原理;原邊電路與副邊電路絕緣。在測量電壓時,被測電壓通過電阻R與傳感器連接。 輸出電流與被測電壓成正比。也可以測量直流、交流、脈動電壓。
image/d338de8d-e8ba-4d3b-b59e-06467af0b53c
產品描述 +

簡介:KV75mvA/P型磁平衡式電壓傳感器,利用霍爾效應;采用磁補償原理;原邊電路與副邊電路絕緣。在測量電壓時,被測電壓通過電阻R與傳感器連接。 輸出電流與被測電壓成正比。也可以測量直流、交流、脈動電壓。

原邊電流Ii

10mA 有效值(被測電壓通過連接電阻R得到,V/R=10mA)

輸出電流Io

25mA  有效值(當原邊電流為10mA時)

線性度

<0. 2%

失調電流

≤±0.4mA(當Ii=0,電源電壓為±15V時)

溫度漂移

<10-4×Io /℃

反應時間

20~100μs

絕緣電壓

3KV   (有效值;50Hz;1分鐘;在原邊與副邊之間)

副邊電阻

10Ω

原邊內阻

4.2Ω

電源電壓

±15V(±5%)

耗    電

15mA(無載電流)+I(xiàn)o

工作溫度

-25~+70℃

貯存溫度

-40℃~+85℃



結構:模鑄在絕緣的塑料殼內
安裝:外殼基座有2個Ф7mm孔,孔軸距124mm

重量:65克

連接:5個Ф1.0mm接線柱

入、出信號提示:當正向電壓通過電阻R連接在原邊+端時,副邊M得到正向測量電流。
尺寸:見下圖

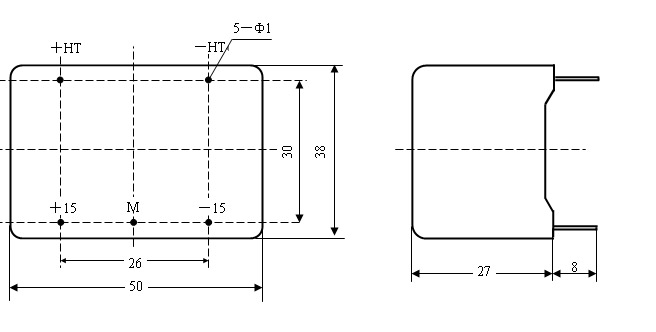

KV75mvA/P外形尺寸圖

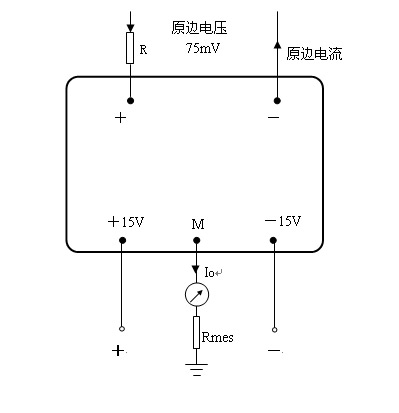

接線示意圖:
