簡介:KV25A/P型磁平衡式電壓傳感器,利用霍爾效應;采用磁補償原理;原邊電路與副邊電路絕緣。在測量電壓時,被測電壓通過電阻R與傳感器連接。 輸出電流與被測電壓成正比。也可以測量直流、交流、脈動電壓。
原邊電流Ii |
10mA 有效值(被測電壓通過連接電阻R得到,V/R=10mA) |
輸出電流Io |
25mA 有效值(當原邊電流為10mA時) |
線性度 |
<0. 2% |
失調電流 |
≤±0.4mA(當Ii=0,電源電壓為±15V時) |
溫度漂移 |
<10-4×Io /℃ |
反應時間 |
20~100μs |
絕緣電壓 |
2KV (有效值;50Hz;1分鐘;在原邊與副邊之間) |
副邊電阻 |
60Ω |
原邊內阻 |
170Ω |
電源電壓 |
±15V(±5%) |
耗 電 |
15mA(無載電流)+I(xiàn)o |
工作溫度 |
0~+70℃ |
貯存溫度 |
-25℃~+85℃ |
結構:模鑄在絕緣的塑料殼內
尺寸:見下圖
重量:65克
連接:5個Ф0.8mm接線柱

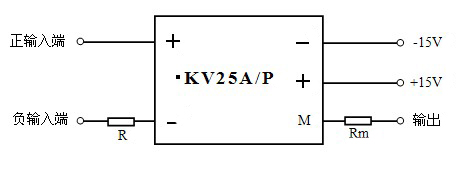

入、出信號提示:當正向電壓通過電阻R連接在原邊+端時,副邊M得到正向測量電流。
注意:使用時先接好模塊電源及M端,再接通被測電壓。外接電阻要大于原邊內阻。適用于測量0V~500V。

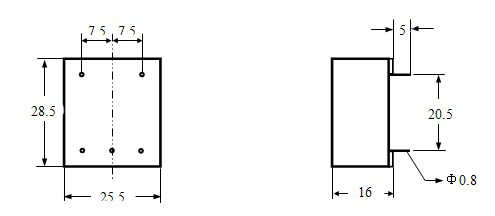

KV25A/P系列外形尺寸圖 (單位:mm)
KV25A/P系列外形尺寸圖 (單位:mm)
